При виборі кабелів і кабельних направляючих необхідно враховувати мінімальний радіус вигину

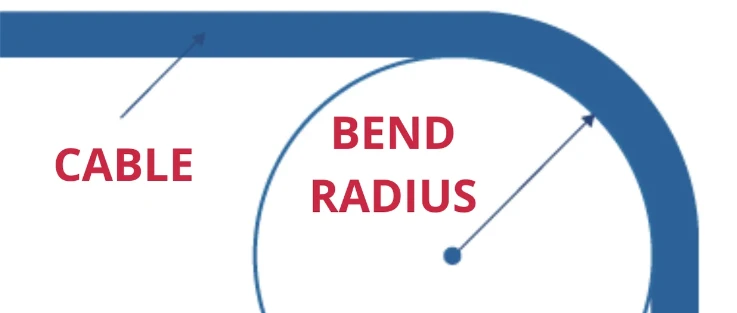

Мінімальний радіус вигину означає мінімальний радіус, при якому об’єкт може згинатися. У багатьох сферах застосування використовуються кабельні напрямні, тому виникає питання: як визначати радіус вигину кабелю або кабельної направляючої?
Існує кілька методів продовження терміну служби кабелів при виборі системи кабельної розводки. Одним з найефективніших методів є вибір кабелепроводу з відповідним радіусом вигину. Під час цього процесу важливо переконатися, що радіус вигину кабелепроводу (за винятком застосувань з обмеженим простором) перевищує рекомендований мінімальний радіус згину кабелю. Тому, щоб забезпечити тривалий термін служби та надійну роботу кабелю, важливо вибрати відповідний радіус для направляючого пристрою кабелю. Загалом, усі кабельні напрямні мають кілька радіусів вигину на вибір, і виробники рекомендують мінімальний радіус вигину. Величина радіуса, вибраного для кабелепроводу, залежить від кабелю з найбільшим діаметром.
Загальні правила та рекомендації щодо вибору радіуса
Ми вважаємо, що радіус вигину кабелів або кабель-направляючих повинен бути не менше мінімального радіуса, рекомендованого виробником, а оптимальним є вибір максимального радіуса. Взагалі кажучи, гнучкі кабелі руху повинні мати опору, щоб гарантувати, що з'єднання не піддається механічному навантаженню та щоб уникнути сильного вигину кабелю. Якщо система розташована в петлі, вона повинна забезпечити, щоб її радіус вигину принаймні в 10 разів перевищував діаметр кабелю. Чим більше радіус системи, тим менше навантаження піддається кабелю і тим довший термін служби кабелю. Крім того, слід зазначити, що мінімальний радіус вигину кабелю зазвичай визначається в певному діапазоні температур. Тому потрібна особлива обережність, коли температура навколишнього середовища досягає або перевищує цей температурний діапазон.
Це особливо важливо в умовах наднизьких температур, оскільки термопластичні кабелі схильні до твердіння в холодному середовищі. Для загартованого кабелю потрібен більший радіус направляючої, що робить його схильним до механічних пошкоджень. Тому ми рекомендуємо використовувати кабелі з PUR або TPE оболонкою якомога частіше в умовах низьких температур або звертатися безпосередньо до виробника за порадою щодо радіусу вигину. Для застосування з обмеженим простором радіус кабелепроводу повинен бути меншим за рекомендований мінімальний радіус вигину заповненого трубопроводу. Це не є абсолютним, і якщо це неминуче, слід використовувати кабелі, розроблені спеціально для застосувань з малим радіусом вигину. Серія кабелів високої гнучкості EGGS Chainflex включає різні типи та моделі кабелів, такі як кабелі керування для важких навантажень, кабелі сервоприводу та кабелі живлення, кабелі роботів, кабелі кодувальників, кабелі шин та кабелі даних, усі з яких можна надійно використовувати у складних середовищах та мають тривалий термін служби.
Зазвичай ми пропонуємо замовнику зробити мінімальний радіус вигину=5* зовнішній діаметр дроту для статичного застосування, якщо для рухомого застосування радіус вигину може бути вищим, можливо, перейдіть до 10 * зовнішній діаметр дроту, навіть більше. Це залежить від умов програми.
