Роз'єм Molex

Серія роз’ємів Micro-Fit+

Серія роз’ємів Micro-Fit+ розроблена для з’єднання ланцюгів із сильним струмом у місцях з обмеженим простором, має кілька функціональних можливостей і зменшує на 40% силу сполучення, що підвищує гнучкість конструкції та ефективність складання.

Основні характеристики та переваги:

Допомагає запобігти виникненню дуги.

Контакти з обох сторін інтерфейсу підключення повністю ізольовані.

Відповідає європейським стандартам електробезпеки.

З’єднувачі Molex виготовлені зі смоляних матеріалів, які відповідають стандартам V-0 і можуть витримувати високі температури від електричних джерел тепла.

Забезпечує стабільність і безпеку клем у розетці, полегшуючи монтаж для операторів.

Має вдосконалену конструкцію гарантії положення терміналу (TPA) для запобігання неправильному з’єднанню.

Унікальний дизайн відрізняє напрямок сполучення, на відміну від стандартних роз’ємів Micro-Fit 3.0.

Забезпечує затискачі та колодки для поверхневого монтажу на друкованих платах, що підвищує міцність і надійність, а також сприяє гнучкому дизайну друкованої плати.

Штифтові розетки використовують як технологію поверхневого монтажу (SMT), так і технологію наскрізного отвору (THT), щоб забезпечити правильну орієнтацію сполучення.

Несумісний зі стандартними роз’ємами Micro-Fit 3.0; пластиковий корпус повністю розрізняє напрямок сполучення.

Витримує 260 градусів під час пайки оплавленням.

Пропонує варіанти, які витримують високі температури під час пайки оплавленням.

Зменшує силу сполучення на 40%.

Його унікальна конструкція зменшує інтенсивність роботи, зменшує втому оператора під час складання, знижує витрати на оплату праці та економить час і ресурси.

Полегшує гнучкі конструкції для інженерів.

Економить місце на друкованій платі.



Ринки та застосування конекторів Molex

01 Споживчі товари:

копіювальні апарати

Морозильні камери

3D-принтери

Холодильники

Торгові автомати

Пральні машини

02 Телекомунікації/мережі:

Маршрутизатори та комутатори

Сервери

Зберігання

Чиста енергія

Сонячна енергія

03 Медичні:

Діагностичне обладнання

Монітори пацієнта

Автомобільний

Телеметрія

Некритичні програми

Технічні характеристики

Довідкова інформація:

Упаковка: пакети, лотки, котушки

Номер файлу UL: E29179

Номер файлу CSA: LR19980

Сумісні пристрої:

Серії 206832, 206461, 215759, 223794

Допоміжні пристрої:

Серії 206460, 206461, 206462

Термінали, що використовуються:

Серія 206460

Проектні одиниці вимірювання:міліметрів

Відповідність RoHS:так
Без галогенів:так
Термостійкість:так

Електричні параметри

Напруга (максимальна):600 В змінного струму (RMS) або постійного струму

Струм (максимум): 13.0A

Контактний опір (максимальний): 10 mΩ

Витримувана напруга ізоляції:Без поломки

Струм витоку: <5 mA

Опір ізоляції (мінімальний): 1000 MΩ

Механічні параметри

Крок терміналу:3.00 мм

Контактна сила введення:14,7 Н (3,3 фунт-сила)

Максимальна сила введення:

Сила контакту з пластиковим корпусом: 24,5 Н (5,5 фунт-сила)

Сила вставлення в друковану плату: 13,7 Н (3,1 фунт-сила)

Мінімальна сила захоплення:

Максимальна сила сполучення: 7.0 Н на контакт для версії з лудженим покриттям; 1.0 N на контакт для позолоченої версії.

Мінімальна сила відтягування: 1,4 Н на контакт для версії з лудженим покриттям; 0.2 N на контакт для позолоченої версії.

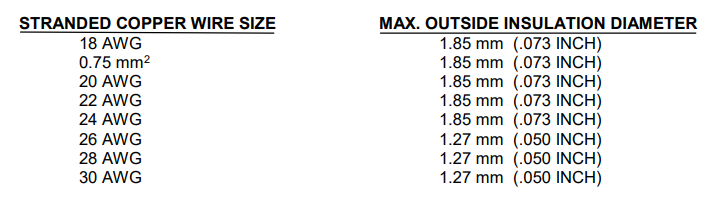

Фізичні параметри

Пластиковий корпус:Склонаповнений рідкокристалічний полімер

Контакти:Високомідний сплав

Покриття:Нікель, потім золото або олово

Товщина друкованої плати:Стандартна товщина 1,57 мм

Робоча температура:Від -40 градусів до +105 градусів
