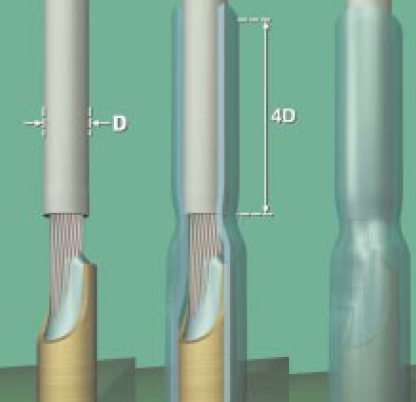

Ціль - 1,2,3 клас
• Ізоляційна оболонка перекриває клему роз’єму (at
стрілки) і простягається на ізоляцію дроту чотирьох діаметрів дроту
(D).
• Ізоляційна оболонка становить один діаметр дроту (D) від точки
де клема з’єднувача входить у вставку з’єднувача.

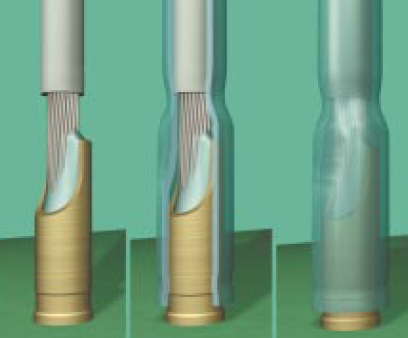

Прийнятно - 1,2,3 клас
• Ізоляційна оболонка перекриває клему з’єднувача та
ізоляція дроту мінімум двома діаметрами дроту
менше.
• Ізоляційна оболонка становить більше ніж 50% діаметра дроту
більше двох діаметрів дроту від точки роз’єму
термінал входить у вставку з’єднувача.

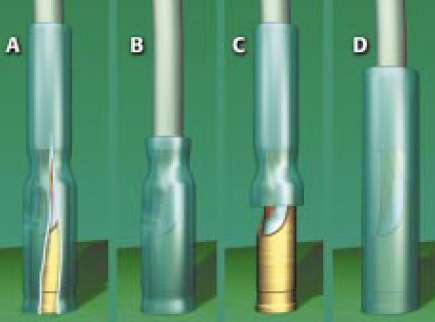

Дефект - 2,3 клас
• Ізоляційна оболонка роз’єднана (A).
• Ізоляційна оболонка перекриває ізоляцію дроту менш ніж
два діаметри дроту (B).
• Ізоляційна оболонка більше двох діаметрів дроту
точці, де клема роз’єму входить у роз’єм
вставити (C).
• Ізоляційний рукав нещільно прилягає до клеми (може зісковзнути або
вібрувати, оголюючи провідник більше, ніж дозволено
або термінал) (D).
• Ізоляційна оболонка становить менше 50% діаметра дроту
точці, де клема роз’єму входить у роз’єм
вставка (A, B, D).
